土工膜锚固与铺装

　　土工膜锚固

　　土工膜锚固分水准锚固及纵向锚固。在水准马道里侧基坑开挖锚固沟，沟底宽1.0m，沟深1.0m，铺装土工膜后现浇板C30砼锚固梁，锚固梁横剖面为1.0II1X1.0m;坡表面沿竖直马道方位每20m基坑开挖纵向锚固沟，沟底宽0.5m，沟深0.3m，铺装土工膜后现浇板C30砼锚固梁，锚固梁横剖面为0.42m×0.3m。横纵向锚固梁冲杀的边坡内选用框格梁系统分区，现浇板框格梁规范凌长2.5m、2.0m，框格梁横断面bXh=0.2m×0.2m，棱形布局，框格内选用200ram厚沙砾砂石料(粒度50ram，圆砾)夯实回填土。当边坡倾斜度一致时，应先预制构件框格梁，规范凌长2.3m，框格梁横断面b×h=0.2m×0.2m，棱形布局，在连接点处选用C35二期砼联接。

　　(1)锚固沟基坑开挖后查验边坡及锚固沟是不是整平，并立即铺装“两布一膜”;

　　(2)锚固梁、框格梁钢筋连接不可选用焊接方法，需采用捆扎搭接，企业锚固梁、框格梁钢筋绑扎好后稳妥置放于锚固沟及边坡内，不可戳破土工布及土工膜。

　　(3)混泥土锚固梁及框格梁模版需妥当置放，不可毁坏土工布及土工膜。

　　(4)框格梁内沙砾砂石料添充结束需整平密实度，添充时不可毁坏土工布及土工膜。

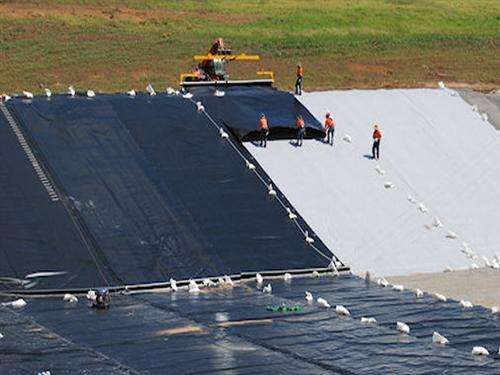

　　土工膜铺装

　　(1)主坝上下游坝坡土工膜铺装：主坝上下游坝坡为砌墙干砌石边坡防护一部分，原上下游坝坡构造不会改变，铺装土工膜前先铺装200ram厚细沙基础垫层，再铺装“两布一膜”，膜上端选用200mm厚C30F200预制混凝土边坡防护做为保护层厚度，并沿坝坡每l0m设一道1.0mx1.0m锚固梁，另外在水坝上下游坝脚处设1.0x1.0m脚槽。C30砼边坡防护通缝布局，分缝问距为2.0x2.0m，缝宽20ram，聚乙烯泡沫板填缝。坝顶标高999.0m至996.0m标高段边坡防护(进行总宽9.0re)选用整体面层密贴河卵石加糙，河卵石粒度不低于50ram。

　　(2)临时性坝上中下游坝坡土工膜铺装：“两布一膜”紧靠坝坡铺装，马道里侧设hdpe土工膜锚固沟，沟底宽1.0m，沟深1.0m，“两布一膜”铺装后沿坝顶、坝底及坝坡999.0m、990.0m、980.0m、9700m标高各自设1.0mxi.0mC30F200砼锚固梁。膜上端选用200mm厚C30F200预制混凝土边坡防护做为保护层厚度，C30砼边坡防护通缝布局，分缝间隔为2.0×2.0m，缝宽20ram，高压聚乙烯聚乙烯泡沫板填缝。坝顶标高1002.0m至999.0m标高段上中下游面边坡防护(进行总宽9.0m)选用整体面层密贴河卵石加糙，河卵石粒度不低于50mm。
