土工膜优化焊接工艺参数

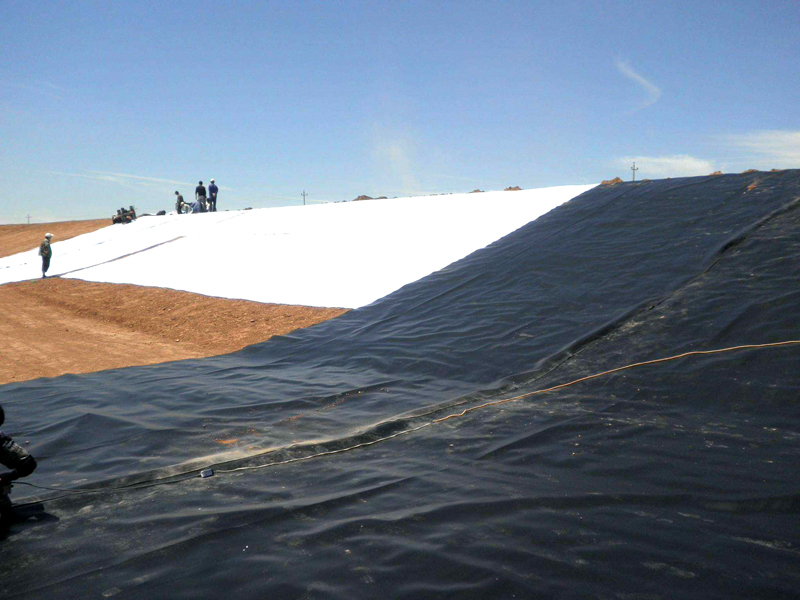

　　在材料运输及施工过程中，容易出现土工膜破损或焊缝取样实验不合格等特殊情况，因此必须进行修补施工，需要进行本项测试分析，拟对修补部位采用PE胶粘法，并进行气密性检测及真空度检测。


　　根据设计要求合膜式hdpe土工膜的焊接温度为180~300T，在25T的气温条件下当焊接温度调整为180T，焊缝明显存在虚焊现象，且不能形成封闭空间，封堵后无法进行气密性压力试验。经现场多次试验，对土工膜的焊接温度、焊接的行走速度、充气压力和稳压时间进行测试，确定了防渗膜优化焊接工艺参数。


　　有实验结果可知，土工膜的焊接温度为300P,通过土工膜的试焊,确定了该地区的复合土工膜焊接工艺参数，焊接合格率达到了满意,保证了土工膜焊接一次合格率的显著提高。土工膜防渗施工中通过试验对土工膜焊接参数优化，使得现场焊接一次合格率由75%提高到97%以上，不仅有效的保证了防渗工程的施工质量和工程进度，并充分证明了合膜式土工膜防渗施工技术应用的可行性,
