复合土工膜各种连接方式的优缺点

文章出处：admin 人气：1804发表时间：2020-05-21 08:05:59

导读：复合土工膜接缝连接质量的好坏，直接影响到防渗整体的抗拉强度与透水性，对大部分热塑性非结晶型复合土工膜与热塑性结晶塑复合土工膜均适用。与焊接法相比，粘接法的适用范围

　　铺设后的复合土工膜出于接缝的存在并未形成一个防渗整体，还需进行接缝的连接。复合土工膜接缝连接质量的好坏，直接影响到防渗整体的抗拉强度与透水性，关系工程建成后的运行效果。综合复合土工膜在土石坝防渗工程的应用，接缝的连接方法可以分为焊接法、粘接法以及硫化法3种。

　　复合土工膜连接方式之焊接法

　　焊接法是一种应用广泛的复合土工膜接缝连接方法，对大部分热塑性非结晶型复合土工膜与热塑性结晶塑复合土工膜均适用。考虑接缝连接施工时的方便以及复合土工膜材料本身的特点，焊缝的形式有搭接焊缝和叠合焊缝。其中，尤以搭接焊缝运用范围较广。目前，国内施工中搭接焊缝常采用土工膜双缝焊接、土工布缝合的接缝方法。施工现场这类焊缝往往会出现土工膜与土工布脱离、松弛的现象。取样测试后，发现接缝剪切强度仅为母材的 20~40，达不到《水利水电工程土工合成材料应用技术规范》(SL/T225-9)中接缝强度不得低于80%的要求。针对以上问题，我们提出了相关加固方法，即膜与布、布与布采用热熔胶黏剂粘合成一体，结果表明，加固后效果显著，接缝强度满足规范要求。

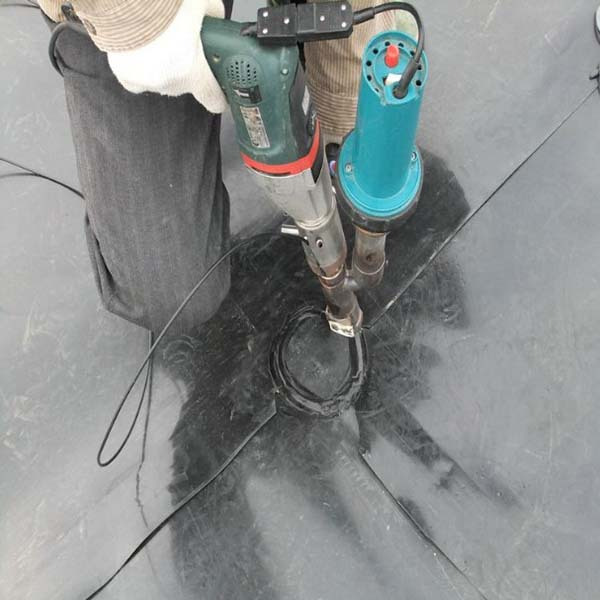

　　根据加热方法的不同，焊接法有如下几种类型：热楔焊接法、热熔挤压焊接法、高频热焊法、高温气焊法。各种焊接方法原理大体相似，通过热源熔化接缝处的复合土工膜，待形成熔合焊缝后再施加挤压力，然后连接的复合土工膜熔合成一个整体。目前国内应用较为广泛的是热楔焊接法，我们对热楔焊接法 HDPE土工膜焊缝进行焊缝剥离试验和剪切试验，试验结果表明，剪切强度变化范围为母材强度的0.91? 0.99倍，剥离强度为母材的0.77?0.86倍，热楔焊接法焊缝质量稳定。值得一提的是，多数复合土工膜焊接时采用双焊缝，两条焊缝之叫留有空腔，每隔一定距离将焊缝焊死密闭。空腔的作用是便于后续充气检查焊缝的质量。上文提到的热楔焊接法与高温气焊法都可以双缝焊接形成充气检测空腔。

　　复合土工膜连接方式之粘接法

　　类似如复合土工膜之间的连接，除了焊接还可以使用粘接。与焊接法相比，粘接法的适用范围较小，粘接法可用于热塑性而非结晶型复合土工膜的连接，对热塑性结晶型复合土工膜一般不适用。非结晶塑材料制成的复合土工膜，采用粘接法进行接缝连接仍有较大的优越性。粘接法包含溶合剂法与粘合剂法。溶合剂可以将连接区的复合土工膜溶合成整体，而粘合剂可以将拟连接的复合土工膜胶粘成整体。两者的粘接原理虽不同，施工方法却一致。将溶合剂或粘合剂均匀涂覆在待连接的两复合上工膜表面，用辊轮紧紧压合，还可以放置砂袋进一步压紧。

　　复合土工膜连接方式之硫化法

　　硫化法通常适用于由合成橡胶或天然橡胶制成的复合土工膜的连接。硫化法的原理是让连接区的橡胶类复合土工膜与界面所夹的橡胶片发生硫化反应，使得接缝牢固地紧密粘接。因为硫化反应需要在特定的环境与条件下才能发生，所以大范围的接缝连接主要在工厂内的硫化室中实施。由于施工条件的限制，工地上针对少量的接缝可用硫化夹进行小片硫化连接。

　　施工过程中应注意的若干细节

　　在未覆盖保护层前，为防止大风吹损土工膜，可使用砂袋等软性重物压住土工膜的边角。夏季温度较高期间铺设土工膜，膜应呈宽松状，以适应冬季气温下降后的冷缩变形。例如瀑河水库库区防渗工程中预留3%的伸缩变形量，在气温较高的5~11月期间施工，施工时未留足够余幅以适应冷缩变形，冬季气温降低导致产生了长达36m的应力裂缝。为适应坝体沿坝轴线方向的变形，坝面及中央土工膜可考虑设置纵向伸缩节，伸缩节设置间隔结合工程实际确定。伸缩节与膜接头采用焊接，应特别注意伸缩节与土工膜搭接处焊缝质量。

HDPE土工膜在污水蒸发池中的重要作用土工膜接合焊接和测试

此文关键字：复合土工膜

免责声明：部分文章信息来源于网络以及网友投稿，本网站只负责对文章进行整理、排版、编辑，是出于传递更多信息之目的，并不意味着赞同其观点或证实其内容的真实性，如本站文章和转稿涉及版权等问题，请作者在及时联系本站，我们会尽快处理。
标题：复合土工膜各种连接方式的优缺点地址：http://www.maitugongmo.com/tgmzx/241.html
