复合土工膜施工工艺复合土工膜搭接与焊接

文章出处：admin 人气：1987发表时间：2020-01-07 07:43:45

导读：复合土工膜铺膜时由下而上铺设，膜与膜之间以及膜与基面之间要压平紧贴，对一布一膜的一端进行锚固,然后将卷材须坡面放下以保证一布一膜保持拉紧的状态。然后将两一布一膜连接

　　复合土工膜铺膜时由下而上铺设，膜与膜之间以及膜与基面之间要压平紧贴，但不宜将膜拉的太紧,要自然展开成型，留有一定的自然褶皱,但膜底部不能留有气泡。一布一膜铺好后害怕底部灌风，所以一次铺膜的面积不宜太大，边铺膜边检査验收边铺保护层料。

　　复合土工膜施工工艺

　　复合土工膜的铺设方法：

　　1、用人工滚铺;布面要平整，并适当留有变形余量。

　　2、长丝土工布的安装通常用搭接、缝合和焊接几种方法。缝合和焊接的宽度一般为0.1m以上，搭接宽度一般为0.2m以上。可能长期外露的土工布，则应焊接或缝合。

　　3、接缝须与坡面线相交;与坡脚平衡或可能存在应力的地方，水平接缝的距离须大于1.5m。

　　4、在坡面上，对一布一膜的一端进行锚固,然后将卷材须坡面放下以保证一布一膜保持拉紧的状态。

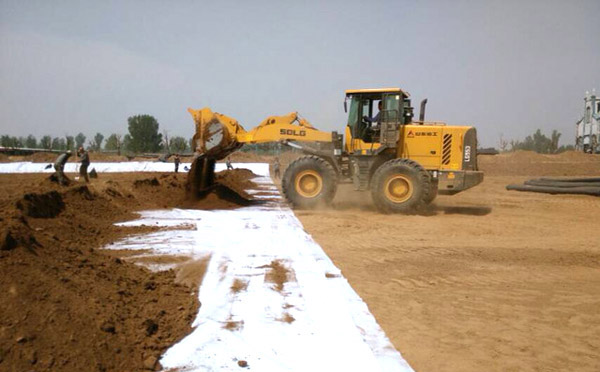

　　5、所有的一布一膜都须用砂袋压住，砂袋将在铺设期间使用并保留到铺设上面一层材料。

　　复合土工膜施工工艺要求：

　　1、基层检査：检査基层是否平整、坚实，如有异物，应事无处理妥善。

　　2、试铺：根据现场情况，确定一布一膜尺寸，裁剪后予以试铺，裁剪尺寸应准确。

　　3、检査撒拉宽度是否合适，搭接处应平整，松紧适度。④定位：用热风枪将两幅一布一膜的搭接部位粘接，粘接点的间距应适宜。

　　4、对搭接部位进行缝合时缝合线应平直，针脚应均匀。

　　5、缝合后应检査土工布是否铺设平整，是否存在缺陷。

　　6、如存在不合要求的现象，应及时进行修补。

　　复合土工膜施工过程中的自检与修补：

　　1、必须检査全部的一布一膜片和缝。有缺陷的一布一膜片和缝合必须清楚标出，并作出修补。

　　2、必须通过铺设和热连接一布一膜小片来修补磨损的一布一膜，一布一膜小片要比缺陷的边缘在各个方向长200m。热连接必须严格控制以保证一布一膜补片和一布一膜紧密结合，并对一布一膜没有损害。

　　3、每天铺设结束前，对当天所有铺设的一布一膜表面进行目测以确定所有损坏的地方都巳作上标记并立即进行修补，确定铺设表面没有可能造成损坏的外来物质，如细针、小铁钉等。

　　4、一布一膜损坏修补时应满足以下技术要求：

　　5、用来补洞或补裂缝的补丁材料应和一布一膜一致。

　　6、补丁应延伸到受损一布一膜范围外至少300mm。

　　7、在填埋场底部，若一布一膜裂口超过卷材宽度，须将损坏的部分切除，然后将两一布一膜连接;若在坡面上，裂口超过卷材宽度的，须将该卷移出，并用新的一卷替换。

　　8、施工人员所穿工作鞋及所用施工机具不应损伤一布一膜，施工人员不得在巳铺设的一布一膜上做可能伤害一布一膜的事，如抽烟或用尖锐工具戳一布一膜等。

　　9、为一布一膜材料的安全，应在铺设一布一膜前打开包装膜，即铺一卷，开一卷。并检验外观质量。⑩特别提出：一布一膜到现场后要及时进行验收、签证认量。要严格执行《一布一膜施工及验收规程》。

　　复合土工膜搭接与焊接

　　1、在焊接施工前要在施工场地外做焊接试验，确定焊接参数，确定其焊接效果。如：焊接温度，焊膜机行走速度。严格按照焊接试验得出的参数进行施工场地内的焊接工作。

　　2、施工员在施工时须先用带三插接地保护的插座，确认外线巳接好，将焊膜机的压杆手柄压下，使上下胶轮处于分离状态，然后插上电源插头。

　　3、打开温度开关和调速开关，按照施工场地外做人焊接试验确定的焊接温度和焊膜机行走速度控制其焊接质量。由于环境温度不同，同一材质的焊接温度选择也有可能不同，可能会影响焊接质量，所以要派专人控制焊接后的焊接质量，及时发现问题及时解决，调温时要慢慢调节，及时目测焊接质量。对焊接成型的区域及时检査验收。

　　4、对焊接温度的目测判断，对透明的膜的部分，可直接观察，焊痕平整并带有透明玻璃状，表明速度与温度合适;焊痕出现严重的破折，表明温度过高或速度过慢，如焊痕不透明并带有白色状，表明温度偏低或速度过快。对其不透明的长纤布观察其有无明显的焊接痕迹，也可等其全部冷却后进行抗拉测试。

　　5、将需焊接的一布一膜的边缘修整平直，用抹布擦干净，面朝前方，左下、右上重叠，搭接宽度100mm。

　　6、在确定好温度和速度后，将需焊接的一布一膜插人两胶轮间，使机身与母材边缘平行,将压杆手柄和上即可自行焊接，一般情况下，操作人员和现场施工人员只需观察其焊痕与母材的边缘有无偏差，并及时做小范围的纠正。

　　7、在材料焊接到尽头，及时将压杆手柄压下，使上下两胶轮处于分离状态，以免时间过长烧坏胶轮。

　　8、由于热惰性的原因，在焊接过程中如出现温度过高或过低，可在小范围内调整速度来弥补温度的偏差。

　　9、必须采取相应的措施避免在安装后，土壤、颗粒物质或外来物质进人土工布层。

　　10、布的搭接根据地形及使用功能可分为自然搭接、缝接或焊接。

　　在施工中，土工膜上面的土工布采用自然搭接，土工膜上层土工布采用缝接或热风焊接。热风焊接是首先的长丝土工布的连接方法，即用热风枪对两片布的连接瞬间高温加热，使其部分达到融熔状态，并立即使用一定的外力使其牢牢地粘合在一起。在潮湿的雨雪天气不能进行热粘连接的情况下，土工布应采取另一方法一缝合连接法，即用专用缝纫机进行双线缝合连接，且采用防化学紫外线的缝合线。缝合时宽度100mm，自然搭接时宽度为200mm、热风焊接时宽度为200mm。对于缝接，要采用质量与土工布相同的缝合线，缝合线要采用抗化学破坏和紫外光照射能力更强的材质。

土工膜接合焊接和测试复合土工膜是什么

此文关键字：复合土工膜

免责声明：部分文章信息来源于网络以及网友投稿，本网站只负责对文章进行整理、排版、编辑，是出于传递更多信息之目的，并不意味着赞同其观点或证实其内容的真实性，如本站文章和转稿涉及版权等问题，请作者在及时联系本站，我们会尽快处理。
标题：复合土工膜施工工艺复合土工膜搭接与焊接地址：http://www.maitugongmo.com/tgmzx/239.html
