复合土工膜施工规范防渗膜如何施工效果才更好

文章出处：admin 人气：1784发表时间：2020-05-12 08:44:49

导读：复合膜的应用特别是在人工湖防渗施工中，讲究比较多，小编特编制施工规范，供大家参考及使用;本文只是一个大概的预览文，诸如一些特殊细节的处理未做说明。复合土工膜是用土

　　复合膜的应用特别是在人工湖防渗施工中，讲究比较多，小编特编制施工规范，供大家参考及使用;本文只是一个大概的预览文，诸如一些特殊细节的处理未做说明。

　　复合土工膜是用土工织物与土工膜复合而成的不透水材料，在薄膜的一侧或两侧经过烘箱远红外加热，把土工布和土工膜经导辊压到一起形成复合土工膜。随着生产工艺的提高，还有一种流延法做复合土工膜的工艺。其形式有一布一膜、二布一膜、两膜一布等。

　　复合土工膜施工规范

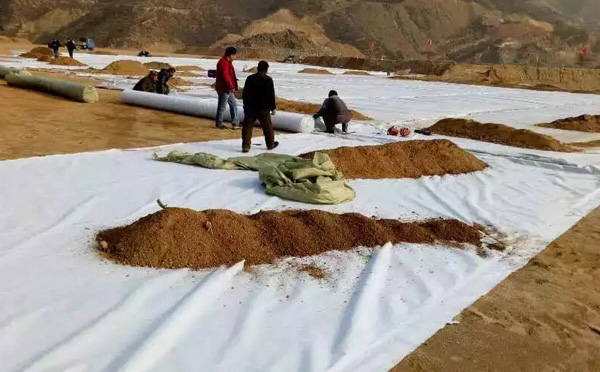

　　施工中，首先要用料径较小的砂土或粘土找平基面，然后再铺设土工膜。土工膜不要绷得太紧，两端埋入土体部分呈波纹状，然后在所铺的土工膜上用细砂或粘土铺一层10cm左右过渡层。砌上20-30cm块石(或砼预制块)作防冲保护层。施工时，应尽力避免石块直接砸在土工膜上，较好的方法是边铺膜边进行保护层的施工。复合土工膜的接缝处理是一个关键工序，直接影响防渗效果。一般接缝方式有：①搭接：搭接宽度宜大于15cm;②热焊：宜于稍厚的土工膜基材，焊缝搭接宽度不小于5CM.(不推荐胶接,长时间水浸泡易开胶,防渗效果差)

　　人工铺设细砂保护层砂的质量控制要求：中粗砂，砂的级配良好，质地坚硬，不得含有杂草、树根等有机杂质，含泥量不大于5%。施工准备：进场的砂子经现场监理见证取样，并送实验室检验合格后方可使用，存放场地要充分满足施工需要，现场布局合理。细砂铺筑：在夯实的池底和池坡均铺设30cm厚的细砂，为了使细砂密实，细砂含水量需达到一定比例。分层铺设细砂，每层厚度不小于10cm，每一层用木板压实后再铺设上层。

　　复合土工膜施工中应该注意什么?

　　(1)施工时，应避免石块，重物直接砸在土工膜上、较好的方法是边施工、边铺设膜、边覆盖保护层。

　　(2)应从底部向高位延伸，不要拉得太紧，应留有1.50%的余幅，以备局部下沉拉伸。考虑到本工程的实际情况，边坡采取从上到下的铺设顺序;

　　(3)铺设时土工膜不要拉得太紧，两端埋入土体部分成波纹状较好，特别是与刚性材料锚固时，应留有一定的伸缩量。

　　(4)复合土工膜在运输过程中不要拖拉、硬拽，避免尖锐物刺伤。

　　(5)整修防渗系统应有：垫层、防渗层、过渡层、保护层组成。

　　(6)相邻两幅的纵向接头不应在一条水平线上，应相互错开1m以上;

　　(7)使用须采用埋入式：覆盖厚度不宜小于30cm。

　　(8)纵向接头应距离坝脚、弯脚处1.50m以上，应设在平面上;

　　(9)土体要坚实，避免不均匀沉陷，裂纹，防渗范围内的草皮、树根要清除。与膜接触面铺设粒径小的沙土或粘土作防护层。

　　(10)先边坡后场底;边坡铺设时，展膜方向应基本平行于较大坡度线。

　　防渗膜如何施工效果才更好

　　①、对焊接检验切除样件部位、铺焊后发现的材料破损与缺陷、焊接缺陷以及检验时发现的不合格部位等，均应进行修补。

　　②、修补的程序是：对随时发现的缺陷部位用特制的白笔标注，并加编号记入工作日记，以免修补时漏掉;修补处的编号规则为B1，B2，B3……连续排列;修补方案应经过队长的认可;修补后应抽样(10%~20%)做检漏实验(负压法或电火花法)。

　　③、补修的方法：

　　点焊：对材料上小于5㎜的孔洞及局部焊缝的修补完善，可用挤压熔焊机进行点焊。

　　加盖：对不够厚度或不够严密的挤出焊缝，可用挤压熔焊机补焊一层。

　　补丁：对大的孔洞、刺破处、膜面严重损伤处、取样处、十字缝交叉处以及其它各种因素造成的缺损部位，均可用加盖补丁方法来修补。补丁尺寸：十字缝处为切角的方形300×300㎜，或D=300㎜。其余情况，一般边长不小于200㎜，补丁边距缺陷处不小于80㎜。

　　④、修补处的检验：修补任务的操作，只能是在技术工人指导下进行;修补后要对成品抽样做检漏实验。

　　施工中焊接或其他工艺需要由经验丰富的人员，在现场指挥调度;人员要经过专业的培训方可进场场地，不得穿钉子鞋、不得吸烟;以免对复合膜造成损坏。

hdpe土工膜施工标准以及方法HDPE土工膜施工焊接与锚固注意事项

此文关键字：复合土工膜

免责声明：部分文章信息来源于网络以及网友投稿，本网站只负责对文章进行整理、排版、编辑，是出于传递更多信息之目的，并不意味着赞同其观点或证实其内容的真实性，如本站文章和转稿涉及版权等问题，请作者在及时联系本站，我们会尽快处理。
标题：复合土工膜施工规范防渗膜如何施工效果才更好地址：http://www.maitugongmo.com/tgmzx/192.html
