复合土工膜铺设施工规范

文章出处：admin 人气：1677发表时间：2020-05-12 08:40:41

导读：复合土工膜在水利工程以及农业养殖中用处很多，但在使用中存在很多的问题，以至影响到后期的工程质量，本文从铺设、焊接两个方面，深入浅出的讲解了复合土工膜的铺设施工规范。

　　本文从复合土工膜的铺设开始讲起，包括运输、存放以及施工前的准备工作等，铺设完成后就是连接工作，有两种方式，以下内容都有详细的介绍。

　　复合土工膜是在PE膜的一侧或两侧贴上土工布，形成复合土工膜。土工布作为土工膜的保护层，使保护防渗层不受损坏。复合土工膜的接缝处理是一个关键工序，直接影响防渗效果。一般接缝方式有：①热焊：宜于稍厚的土工膜基材，焊缝搭接宽度不小于5CM。(不推荐胶接，长时间水浸泡易开胶，防渗效果差)②搭接：搭接宽度宜大于15cm;

　　复合土工膜铺设：

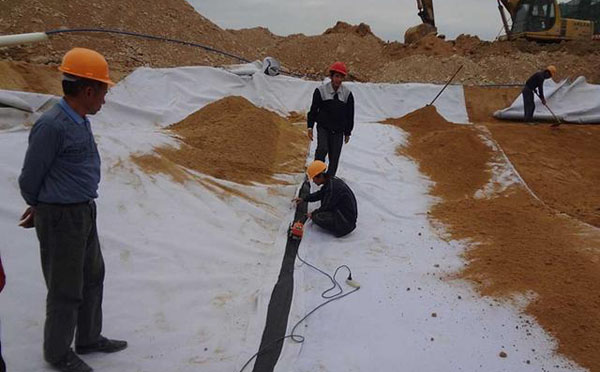

　　复合土工膜的土工膜采用双轨热熔焊法，其焊缝为两道，并对两端部进行封闭，以便通过对焊缝形成的封闭空间进行密封性测试;接头抗拉强度应不低于母材强度;双轨热熔焊机不能到达的部位或其他特殊情况下，可采用热熔挤压焊接;焊接时基底表面应干燥，含水率宜在15%以下。复合土工膜焊接前必须清除膜面砂子、泥土、油污、灰尘等脏物，保证膜面清洁。复合土工膜的土工布拼接方法：上层采用缝合法，用手提缝纫机、九股尼龙线进行双道缝接;下层采用热风焊接。

　　为减少紫外线照射，增加抗老化性能，采用埋入法铺设。施工中，首先要用料径较小的砂土或粘土找平基面，然后再铺设土工膜。土工膜不要绷得太紧，两端埋入土体部分呈波纹状，在所铺的土工膜上用细砂或粘土铺一层10cm左右过度层。砌上20-30cm块石(或砼预制块)作防冲保护层。施工时，应尽力避免石块直接砸在土工膜上，是边铺膜边进行保护层的施工。复合土工膜与周边结构物连接应采用膨胀螺栓和钢板压条锚固，连接部位要涂刷乳化沥青(厚2mm)粘接，以防该处发生渗漏。

　　复合土工膜铺设面上应清除一切树根、杂草和尖石，保证铺设面平整，不允许出现凸出及凹陷的部位，并应碾压密实。排除铺设工作范围内的所有积水。达到设计平整度要求后，经监理工程师验收合格，才可铺设复合土工膜。

　　周边接界处理：周边接界处理的要求是将复合土工膜与周边土体联结紧密，封堵渗流入口，截断侧向的渗漏路径，防止渗水进入土工膜底面，形成水泡，在库水位下降时胀破土工膜。因此周边接界一定要挖截水槽，并将土工膜埋入槽内。说起复合土工膜必须强调的技术标准：GB/T17642-1998 ，标准对各种规格复合土工膜有具体的参数要求。

　　复合土工膜的连接：

　　一、如果采用粘合剂人工粘接，每向上铺放一个层次便粘接，粘道搭接宽度：≥200 mm，平面自然褶皱分别为：5%～8%，预留伸缩量：3%～5%;边角料剩余量：2%～5%。

　　具体焊接方法为：

　　1.将相邻两幅土工膜边缘人工捋平捋直，两边缘重叠20 cm以上;

　　2.将两边缘重叠部分的PE薄膜与土工布分开，用砂布将PE薄膜粘接面打毛;

　　3.首先将下部的土工布用粘合剂粘接，再将PE薄膜用粘合剂粘接，PE薄膜粘接完后，检查粘接质量，然后将上部的土工布用粘合剂粘接。

　　复合土工膜作为一种新型的防渗材料在渠道防渗中应用的前景很好，由于复合土工膜防渗的核心问题是保证施工中土工膜的完整性和土工膜的铺设质量，因此在渠道防渗施工中只要严格按复合土工膜施工技术要求，严格现场焊接和粘接的质量控制，避免人为或其他因素的破坏而产生缺陷影响防渗效果，就能使复合土工膜各项性能指标均满足设计要求，质量得到保证。

　　二、如果采用自动爬焊机焊接，具体方法为：

　　1.先小范围进行试验焊接，通过对焊缝外观质量的检测以及人工撕拉的方式，调整焊接机的各项参数到正常值。

　　2.大范围焊接，如果是采用的两布一膜，则应先把底部的布使用缝包机缝好，然后使用焊接机将中间的膜焊接好，其次将上层的布缝好。

　　3.在多数工程中，两侧的布也可以采用自然搭接的方式，不需要缝合。

复合土工膜标准土工膜怎么粘连复合土工膜怎么连接

此文关键字：复合土工膜

免责声明：部分文章信息来源于网络以及网友投稿，本网站只负责对文章进行整理、排版、编辑，是出于传递更多信息之目的，并不意味着赞同其观点或证实其内容的真实性，如本站文章和转稿涉及版权等问题，请作者在及时联系本站，我们会尽快处理。
标题：复合土工膜铺设施工规范地址：http://www.maitugongmo.com/tgmzx/175.html
