土工膜补漏方法防渗膜破坏后应如何修补

文章出处：admin 人气：2979发表时间：2020-01-07 07:43:45

导读：一般来讲，较薄的土工膜在运输或施工中都存在破损的情况，只是数量多与少的问题，本文针对已经破损的土工膜如何修补以及在修补中需要注意的事项做了一个全面详细的说明，力求

　　HDPE土工膜根据使用环境的不同一般分为地下使用和暴露使用两种情况，地下使用的HDPE土工膜因为有泥土或其他材料的保护一般不会出现破损，而暴露使用的HDPE土工膜因为会受到风吹日晒雨淋以及自然界外力或人力的伤害会出现破损情况，因此暴露使用的HDPE土工膜应经常检查，发现破损及时修补。

　　土工膜补漏方法之注意哪些事项呢?

　　1、一切的补丁都应该具有与原土工膜相同的厚度，几乎一切的补丁应在放置到土工膜之前用打磨机把顶部边际削平，修补时一切的外表都应该保持清洁和枯燥。

　　2、补丁应由相同的土工膜组成，并切成圆型或椭圆型，其巨细应超越缺点边际至少15cm。

　　3、对每一个修补位置都应该进行非损坏性测验，且做好记载。

　　4、剥离应用补丁修补，如果剥离在斜坡上有一个很尖的末端、则在打补丁之前须切成圆形。

　　5、小洞应由挤出焊修补，如果洞大于6mm，应打补丁。

　　6、折叠的土工膜应重新铺设打补丁的接焊位置应和斜坡平行，而不是穿插。

　　7、需要打补丁的土工膜外表应提早修补磨光、清洁。

　　土工膜的检测和修补主要是以下四个步骤：

　　1、目测主要是对铺设的土工膜外观、焊缝质量、T型焊接、基底杂物等进行细致的检查，所有施工人员对这一工作都应贯彻在全部施工过程中。

　　2、真空检测和气压检测，充气压检测的充气强度为0.25Mpa，5分钟不漏气，土工膜考虑到卷材较柔软易变形，土工膜允许压力下降20%。

　　3、土工膜拉力测试，标准为做剥离和剪切试验时，焊缝没被撕裂开而母才被撕拉破坏，此时焊接合格。

　　4、外观检查，发现土工膜面有孔眼等缺陷损及焊接过程中出现的漏焊、虚焊、破损等情况下，土工膜应及时用新鲜的母材修补，补疤每边超过破损部位10-20cm。

　　防渗土工膜的修补可以这样处理

　　一、破损部位较小时：

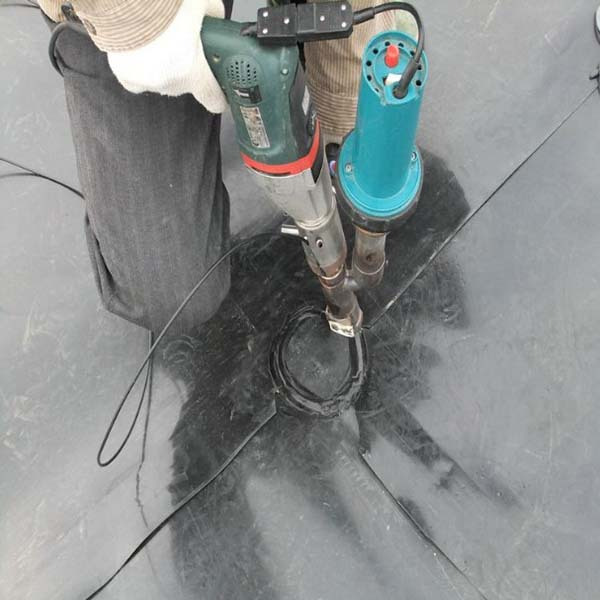

　　这是一种简单容易修补的破损，一般这种破损直径不大于6mm，修补这样的破损只需将破损部位及周围清理干净，然后使用挤压式焊枪修补即可。

　　二、破损部位在HDPE土工膜平面上时：

　　这是一种普遍常见的破损，修补这样的破损需要将破损部位清理干净，测量出破损部位的面积，然后将同样材质同样厚度的修补材料，裁切成圆型或者椭圆形(面积为破损部位的三倍左右)覆盖在破损部位上进行修补，修补这样的破损一般采用热风枪、挤压式焊枪或者土工膜专用胶。

　　三、破损部位在HDPE土工膜的接缝处时：

　　出现这样的破损一般是由于HDPE土工膜受力导致的焊接缝开裂，修补这样的破损需要将开裂的焊接缝清理干净，然后使用双轨爬行焊接机进行重新焊接，双轨爬行焊接机焊接不到的地方应采用挤压式焊枪进行焊接修补，修补完成后应对修补部位进行打压测试防止再次开裂。

　　四、破损部位在HDPE土工膜的边缘处或破损部位较大、较多时：

　　遇到这样的破损一般没有修补的必要，可以直接将破损的HDPE土工膜裁剪掉，重新铺设完好的HDPE土工膜进行焊接。

　　五、破损部位在拐角处或与其他材料结合处时：

　　修补这样的破损难度较大，应小心谨慎修补，根据实际情况合理选择的修补方法。一般结合处或破损小的地方应采用挤压式焊枪修补，拐角处破损小的地方应采用热风枪修补，拐角处破损大的地方应打补丁采用焊接机修补。

　　HDPE土工膜修补的六种方法

　　1、热补法：先把破损处洗净，再剪一块比破洞略大的同类农膜盖在上面，然后蒙上一层薄纸，用电烙铁在纸上慢慢移动，接口处受热熔化，冷却后即粘在一起。

　　2、水补法：先把破损处洗净，再剪一块稍大于破洞的薄膜，粘上水或利用薄膜上的自然水珠贴在破洞上;在粘贴时，要将两膜间的空气排净，把两膜按平。

　　3、纸补法：土工膜发生轻度破损，可采用纸补法修补，即剪一块比破洞稍大一些的纸片，蘸水后趁湿贴在破损处，一般可维持10至15天。

　　4、胶补法：先把旧膜洗净擦干，用毛笔蘸专用胶水涂抹在破洞四周，晾3至5分钟，再取一块略大于破洞的薄膜贴在上面，两小时后即可粘牢。

　　5、红糖浆糊法：先把面粉做成浆糊状，再加入相当于1/3面粉体积的红糖，稍加热即可用来粘补破损农膜。

　　6、线缝法：质地较厚的水产养殖膜发生破损，可采用线缝法修补，即先把旧膜洗净擦干，再剪一块质地相同的薄膜盖在上面，用细线密缝，使其接合在一起。

　　无论是修补何种破损的HDPE土工膜，选用的修补材料都应该与原来的HDPE土工膜材质相同、厚度相同、质量标准相同，不能选择低于原HDPE土工膜质量标准和厚度的HDPE土工膜作为修补材料。另外，因为目前国内的HDPE土工膜的生产工艺分为吹塑工艺和压延工艺，而两个工艺生产出来的HDPE土工膜是不容易焊接在一起，因此修补HDPE土工膜时尽量避免选择不同生产工艺的HDPE土工膜。

税金核对专用发布hdpe土工膜好用吗

此文关键字：土工膜,防渗膜

免责声明：部分文章信息来源于网络以及网友投稿，本网站只负责对文章进行整理、排版、编辑，是出于传递更多信息之目的，并不意味着赞同其观点或证实其内容的真实性，如本站文章和转稿涉及版权等问题，请作者在及时联系本站，我们会尽快处理。
标题：土工膜补漏方法防渗膜破坏后应如何修补地址：http://www.maitugongmo.com/fhmzx/232.html
